I5 13600KF , Z690 토마호크, 팀그룹 DDR5 5600 엘리트 cl46을 사용하였다.
TM5, AIDA64 등 메모리 테스트 프로그램 준비해 놓는다.
Z790 역시 동일하게 하면 된다. Z790 EDGE와 비교해 보니 99% 동일하다.
DEL키 눌러 바이오스로 진입

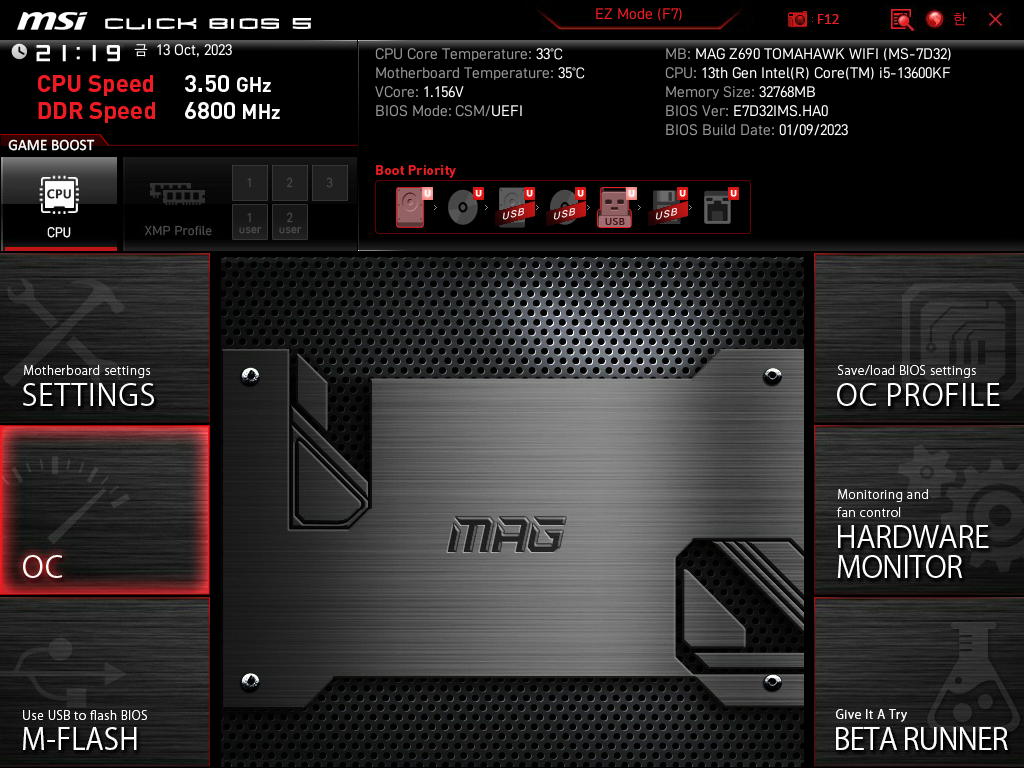

OC 메뉴로 이동

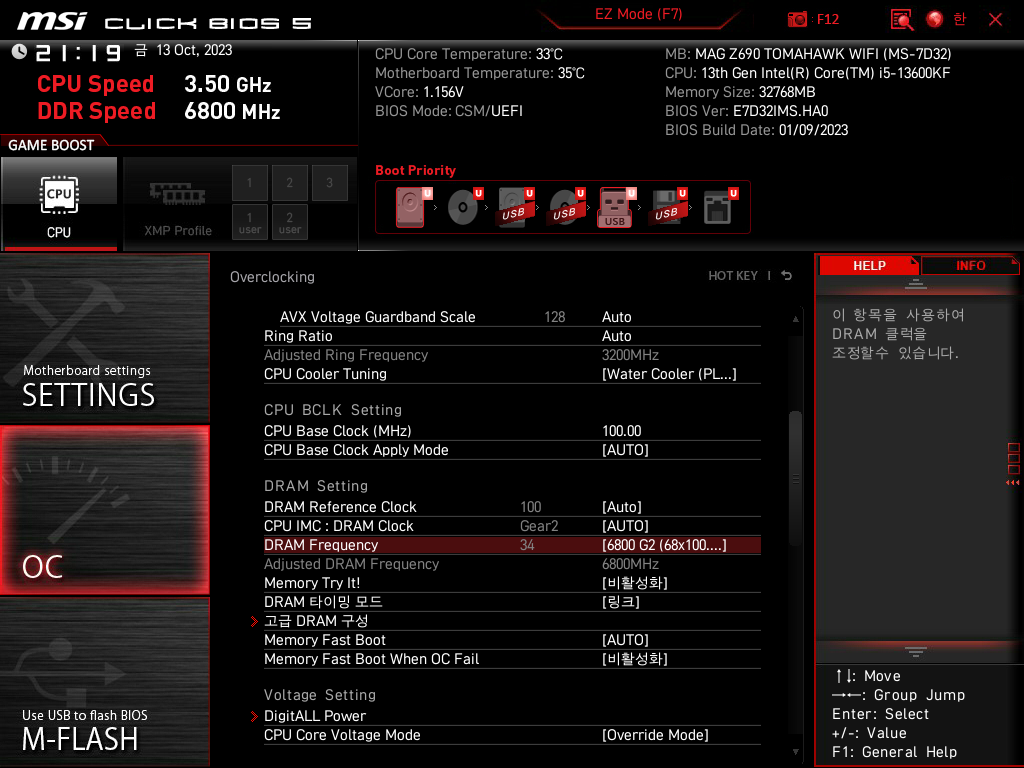

조금 내리다 보면 DRAM SETTING 항목이 나온다.
DRAM FREQUENCY > 6800 G2 선택 ( 오버하고 싶은 클럭 선택 )
* 밑 Memory Try It에서 MSI에서 미리 정의해 놓은 값 불러올 수 있다.
참고만 하는 걸 추천. 거의 모든 설정값에서 안정화 실패했다.
고급 DRAM 구성으로 진입한다.(enter키)

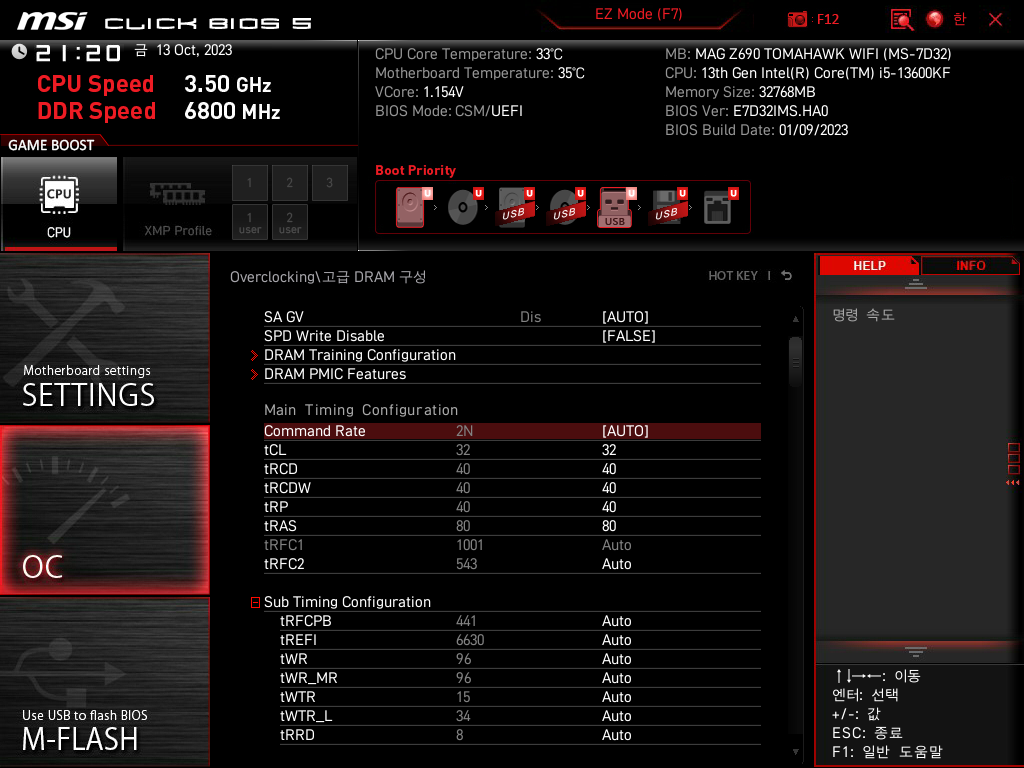

램 타이밍 34-42-42-84를
tCL, tRCD, tRP, tRAS에 입력하고 ESC키 눌러 빠져나온다.
스샷 램타는 TM5는 통과했으나 특정 게임에서 게임 중 튕겨서 램타 약간 풀어서 해결함.
오류 뜨거나 램타 조이려면 아래 xmp 램 타이밍 참고해서 적용
| CL | tRCD | tRP | tRAS | VOLTAGE |
| 32 | 38 | 38 | 68 | 1.35 ~ 1.4V |
| 32 | 38 | 38 | 78 | |
| 34 | 42 | 42 | 84 | |
| 34 | 44 | 44 | 84 | |
| 36 | 44 | 44 | 86 | |
| 38 | 48 | 48 | 84 | |
| 38 | 49 | 49 | 84 | |
| 38 | 48 | 48 | 128 | |
| 40 | 48 | 48 | 128 |

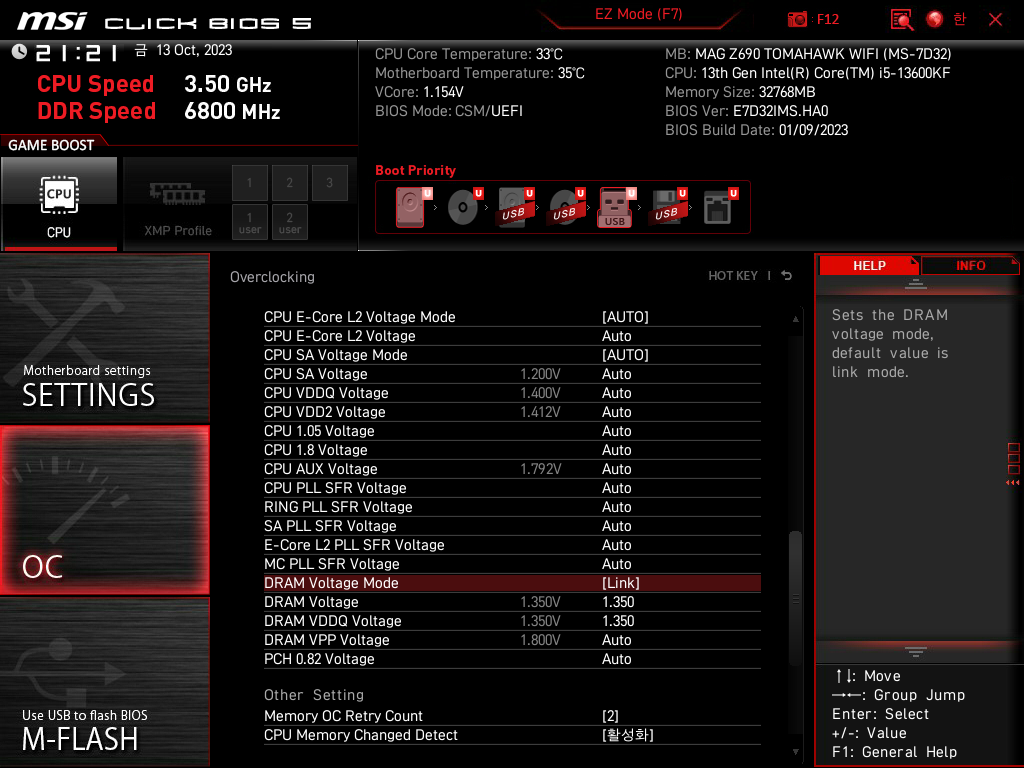

아래로 내려서 DRAM VOLTAGE를 찾자.
DRAM VOLTAGE에 1.35V를 입력한다.
DRAM VDDQ VOLTAGE 도 자동으로 같은 값이 입력될 것이다. (안 되면 수동입력)
바이오스를 저장 후 리부팅해서 윈도우로 진입한다.
TM5 나 AIDA64 같은 메모리 테스트 프로그램을 돌려서 에러가 있는지 본다.
통과했더라도 실사용 중 블루스크린을 볼 수 있다.
부팅을 실패하거나 테스트 중 오류가 발생하면
램타이밍을 풀고 클럭을 낮추거나 또는 전압을 올려 시도해 본다.
1.35V 이상 전압을 주려면 PMIC 락해제가 필요하다.

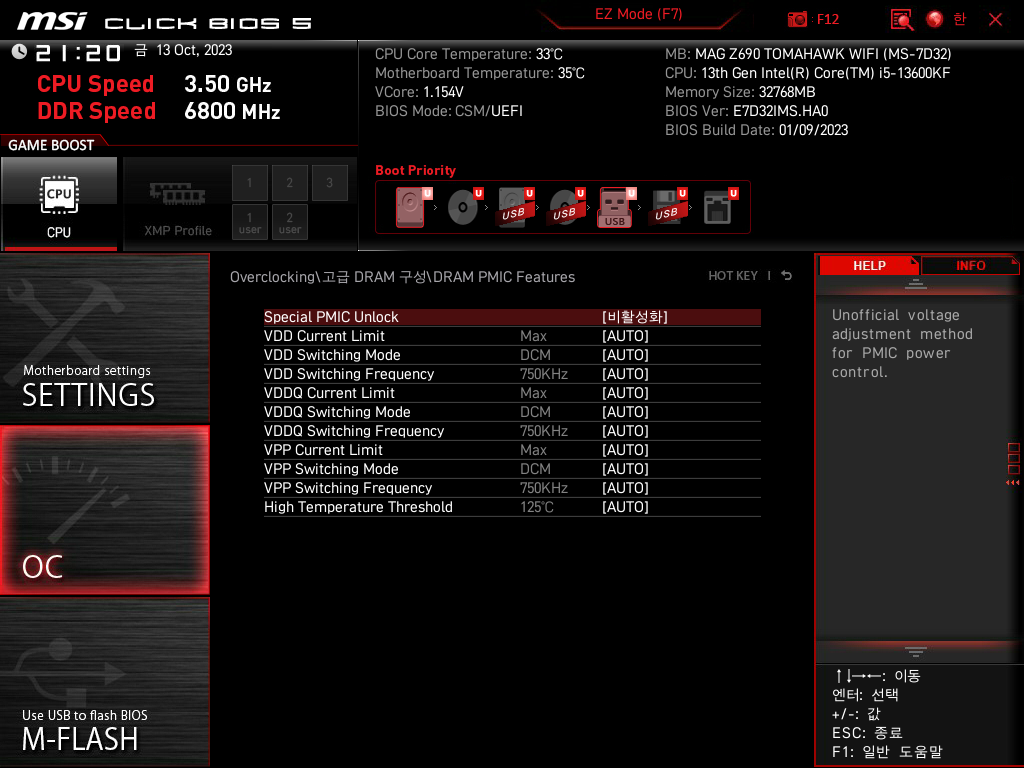

OC > 고급 DRAM 구성 > DRAM PMIC Features > Special PMIC Unlock [활성화] 하면 해제된다.
*PMIC 락해제는 언락램만 가능.
